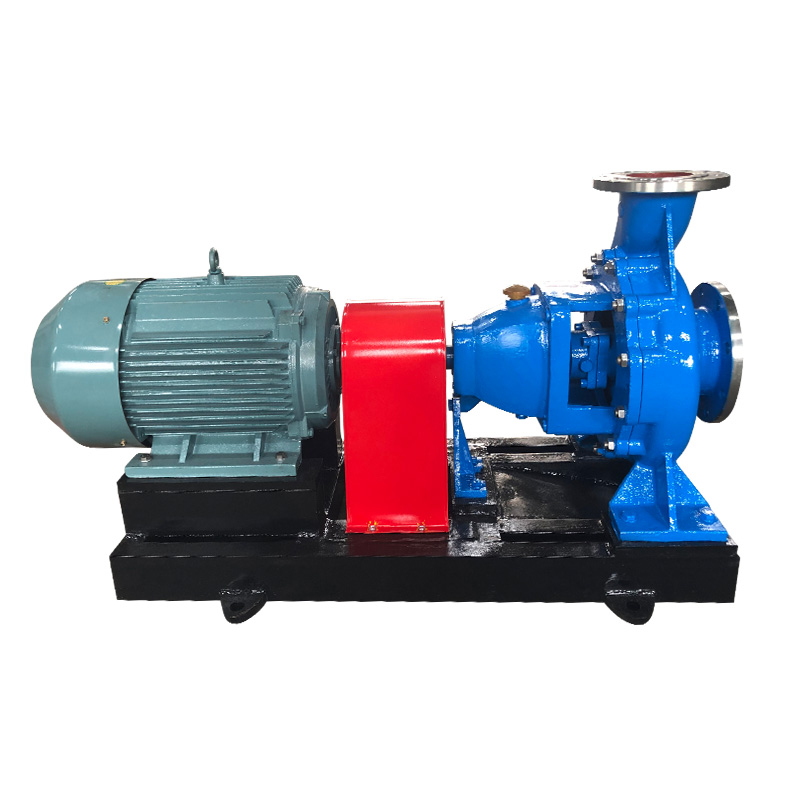

Ce specificații definesc o pompă de proces petrochimică fiabilă?

Selectarea optimului Pompă de proces petrochimic necesită o înțelegere profundă a dinamicii fluidelor, a științei materialelor și a standardelor de conformitate din industrie. Pentru echipele de inginerie de achiziții și operatorii de fabrică, specificațiile tehnice determină fiabilitatea operațională, intervalele de întreținere și costurile totale ale ciclului de viață în medii solicitante de procesare chimică. Acest ghid cuprinzător examinează criteriile de selecție critice, cadrele de conformitate și tehnologiile avansate de pompe adaptate aplicațiilor industriale.

Standarde industriale și cadre de conformitate

API 610 față de standardele ANSI/ASME

Industriile petroliere și chimice funcționează în conformitate cu standarde stricte de echipamente care asigură siguranța și interschimbabilitatea. Înțelegerea distincției dintre aceste cadre este esențială pentru dezvoltarea specificațiilor.

Specificații pompe de proces API 610 guvernează pompele centrifuge de mare putere în aplicații petroliere, petrochimice și gaze naturale. Acest standard pune accent pe construcția robustă cu cerințe specifice pentru:

• Tipuri de pompe suspendate (OH), între rulmenți (BB) și suspendate vertical (VS).
• Durată de viață minimă a rulmentului de 25.000 de ore (3 ani) în condiții nominale
• Carcase din oțel turnat sau din aliaj evaluate pentru minim 50 psi peste presiunea de lucru maximă admisă
• Dimensiunile camerei de etanșare a arborelui găzduiesc etanșările mecanice API 682

Specificații ANSI/ASME B73.1 se adresează pompelor orizontale de aspirație finală pentru aplicații chimice, concentrându-se pe:

• Interschimbabilitatea dimensională între producători
• Designul cu extragere din spate care permite îndepărtarea rotorului fără a perturba conductele
• Capacități de reglare a etanșării externe
• Presiunea nominală este de obicei limitată la 24 bar (350 psi) și 300°C (572°F)

Pentru instalațiile care procesează hidrocarburi peste 150°C sau presiuni care depășesc 20 bari, Specificații pompe de proces API 610 asigura marjele de siguranță necesare și integritatea materialului.

Selectarea materialului pentru medii corozive

Mediile petrochimice necesită o potrivire precisă a materialelor pentru a preveni defecțiunile catastrofale. Specificațiile comune ale aliajului includ:

• Oțel inoxidabil 316L : Standard pentru medii cu acizi ușoare și clorură sub 50 ppm
• CD4MCu (ASTM A890 grad 1B) : Oțel inoxidabil duplex care oferă un echivalent de rezistență superioară la sâmburi (PREN > 33) pentru servicii cu apă de mare și clorură
• Hastelloy C-276 : Aliaj de nichel-molibden pentru oxidarea și reducerea mediului, inclusiv clor umed și acid sulfuric
• Titan grad 2 : Rezistență excepțională la coroziune în medii cu clorură, limitată la maximum 315°C
• otel inoxidabil 2205/2507 duplex : Alternative rentabile la aliajele super-austenitice cu PREN 35-40

Selectarea materialului trebuie să țină cont de compatibilitatea galvanică atunci când metale diferite intră în contact simultan cu fluidele procesului.

Configurații de proiectare a pompei centrifuge

Aranjamente suspendate vs. între rulmenți

The pompa centrifuga pentru instalatie chimica selecția depinde în mod fundamental de cerințele hidraulice și de accesibilitatea întreținerii.

Pompe suspendate (OH). poziționați rotorul pe capătul arborelui în consolă dincolo de rulmenți:

• Configurații cu o singură treaptă pentru capete de până la 300 de metri
• Amprenta compactă care reduce cerințele de fundație
• Modele cu extragere din spate care permit scoaterea rotorului fără a deranja motorul sau conductele
• Limitări: Constrângeri de deformare a arborelui la viteze specifice mari

Pompe între rulmenți (BB). susține rotorul între două carcase de rulmenți:

• Configurații cu o singură etapă (BB1) sau cu mai multe trepte (BB3, BB4, BB5).
• Carcase împărțite axial, permițând inspecția fără a perturba conductele principale
• Capacitate de sarcină radială și de tracțiune mai mare
• Necesar pentru debite care depășesc 1.000 m³/h sau înălțimi de peste 400 de metri

Optimizarea performanței hidraulice

Selectarea celui mai bun punct de eficiență (BEP) determină fiabilitatea pe termen lung. Funcționarea peste 80-110% din fluxul BEP creează:

• Sarcinile de tracțiune radiale cresc uzura rulmentului
• Recircularea provoacă cavitația rotorului
• Deformarea arborelui depășește toleranțele de deformare a feței de etanșare

Calculele vitezei specifice (Ns) ghidează selectarea geometriei rotorului:

Ns = N × √Q / H^0,75

Unde N = viteza de rotație (rpm), Q = debitul (m³/h), H = înălțimea pe treaptă (m)

• Ns 500-1.500: rotoare radiale pentru aplicații cu înălțime mare, debit scăzut
• Ns 1.500-5.000: Rotoare cu debit mixt pentru aplicații cu cap moderat
• Ns 5.000-10.000: Rotoare cu debit axial pentru servicii cu debit mare, cu cap redus

Tehnologii de etanșare și control al emisiilor

Configurații de etanșare mecanică

Reglementările de mediu și cerințele de siguranță conduc la soluții avansate de etanșare Pompă de proces petrochimic aplicatii.

Garnituri mecanice simple se potrivesc serviciilor nepericuloase, non-toxice cu aranjamentele de conducte Plan 11 (recirculare de la evacuarea pompei la camera de etanșare) sau Planul 13 (recirculare la aspirarea pompei).

Etanșări duble nepresurizate (Aranjament 2) asigurați o reținere de rezervă pentru fluidele periculoase folosind Planul 52 (rezervor extern cu circulație) sau Planul 53A (fluid de barieră presurizat).

Etanșări duble presurizate (Aranjament 3) oferă o capacitate de emisii zero pentru compuși organici volatili (COV) și substanțe chimice toxice, utilizând Plan 53B (sistem de fluid cu barieră de circulație) sau Plan 53C (presurizare acumulator cu piston).

Tehnologia de acționare magnetică

Pompa petrochimica cu actionare magnetica configurațiile elimină complet etanșările mecanice prin cuplarea magnetică sincronă:

• Carcasă de reținere : Hastelloy C sau construcție din titan care separă fluidul de proces de atmosferă
• Materiale magnetice : Samariu-cobalt (SmCo) pentru temperaturi de până la 350°C, neodim-fier-bor (NdFeB) limitat la 150°C
• Pierderi de curenți turbionari : Învelișurile metalice de reținere generează căldură care necesită circulație; carcasele nemetalice (ceramice) elimină pierderile, dar limitează presiunea nominală
• Protecție uscată : Necesar pentru a preveni defecțiunile catastrofale în timpul cavitației sau funcționării uscate

Eficiența transmisiei de putere variază de 85-95%, pierderile manifestându-se ca încălzirea carcasei de izolare care necesită calcule de creștere a temperaturii cu 15-30°C.

Aplicații specializate și condiții extreme

Proiectarea procesului la temperatură ridicată

Producător de pompe de proces de înaltă temperatură capabilitățile abordează provocările de expansiune termică care depășesc 400°C:

• Suport pentru linia centrală : Menține alinierea în timpul creșterii termice, obligatoriu peste 175°C conform API 610
• Racorduri flexibile pentru conducte : Acceptați sarcinile duzei fără a transmite forțe excesive către carcasa pompei
• Jachete răcoritoare : Mențineți temperaturile carcasei rulmenților sub 80°C atunci când manipulați fluide peste 300°C
• Proceduri de aliniere la cald : Verificați alinierea cuplajului la temperatura de funcționare după alinierea inițială la rece

Gestionarea gradientului termic previne deformarea camerei de etanșare critice și a geometriilor carcasei rulmenților.

Manipulare criogenică și multifazică

Gazele naturale lichefiate (GNL) și serviciile chimice criogenice necesită:

• Modele extinse de capotă : Izolați fluidul de proces rece de lagărele și etanșările la temperatura ambiantă
• Verificarea fragilizării materialelor : Testarea impactului Charpy la temperaturi minime de proiectare
• Rotoare de manipulare a gazelor : Modele specializate de inductor sau rotoare deschise care gestionează fracții de volum de gaz de 15-30%.

Strategii de întreținere și management al componentelor

Implementarea întreținerii predictive

Tehnologiile de monitorizare a stării extind timpul mediu dintre reparații (MTBR) pentru situații critice Pompă de proces petrochimic active:

• Analiza vibrațiilor : Limitele de viteză ISO 10816 (4,5 mm/s pentru pompele mari, 7,1 mm/s pentru unitățile mai mici) detectează degradarea rulmentului și dezechilibrul rotorului
• Monitorizarea presiunii/temperaturii camerei de etanșare : Detectarea precoce a uzurii feței de etanșare sau a blocării liniei de spălare
• Analiza semnăturii curente : Identifică abaterea punctului de funcționare al pompei de la BEP prin variațiile de sarcină a motorului
• Termografie în infraroșu : Localizează supraîncălzirea rulmenților și defecțiunile de lubrifiere

Inventar de piese de schimb și interschimbabilitate

Piese reparatii pompe chimice ANSI beneficiați de standardizarea dimensională care permite achizițiile din mai multe surse:

• Piese de schimb critice : arbore, rulmenți, etanșare mecanică, inele de uzură a carcasei, rotor (timp de livrare 12-18 luni pentru aliaje speciale)
• Piese de schimb recomandate : Garnituri, inele O, fețe de etanșare, elemente de cuplare
• Piese de schimb de capital : Ansamblu complet rotor, carcasa pentru servicii de mare valoare

Pompele API 610 necesită componente specifice producătorului datorită ingineriei personalizate, necesitând relații pe termen lung cu furnizorii și acorduri cuprinzătoare pentru piese de schimb.

Achizitii si evaluarea furnizorilor

Criterii tehnice de evaluare a ofertelor

Evaluare cuprinzătoare a furnizorilor pentru pompa centrifuga pentru instalatie chimica achiziția include:

• Verificare hidraulica : Testare de performanță asistată conform ISO 9906 Gradul 1 sau 2, inclusiv verificarea NPSH și măsurarea vibrațiilor
• Certificarea materialului : Rapoarte de testare la fabrică (MTR) cu compoziție chimică și proprietăți mecanice, identificare pozitivă a materialului (PMI) pentru aliaje critice
• Managementul calitatii : Certificare ISO 9001, calificări de sudare conform ASME Secțiunea IX, proceduri NDE (radiografie, ultrasunete, penetrant colorant)
• Documentare : fișe tehnice API 610, curbe de performanță, desene secțiuni, manuale de întreținere, liste de piese de schimb

Analiza costului ciclului de viață

Calculele costului total de proprietate acordă prioritate consumului de energie și întreținerii față de cheltuielile de capital inițiale:

LCC = C_inițial C_energie C_întreținere C_pierdere_producție - C_reziduală

Costurile cu energia reprezintă de obicei 75-85% din costurile totale ale ciclului de viață pentru pompele care funcționează continuu. Garanțiile de eficiență cu prevederi de despăgubire lichidată (de obicei 0,5-1,0% penalități de deficit de eficiență) protejează interesele de achiziție.

Profilul companiei: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Fondată în 1987, Jiangsu Huanyu Chemical New Materials Co., Ltd. operează ca producător specializat în sectorul pompelor industriale, cu peste 100 de angajați tehnic și de producție. Compania integrează producția de mașini, procesarea termică, prelucrarea la rece și capacitățile de turnare cu investiții într-un cadru de producție unificat.

Portofoliul de produse cuprinde mai mult de zece serii de pompe chimice cu peste 300 de specificații, fabricate din diverse materiale aliaje, inclusiv 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titan și oțel inoxidabil 2520. Liniile de produse primare includ pompe centrifuge chimice cu o singură etapă cu aspirație, pompe de lichid, pompe de circulație forțată, pompe centrifuge din plastic cu fluor, pompa petrochimica cu actionare magnetica unități, pompe cu autoamorsare și pompe pentru conducte.

Aceste configurații de produse se adresează diferitelor condiții de proces și caracteristici ale mediilor în sectoarele de procesare chimică, rafinare a petrolului, operațiuni metalurgice, producție de fibre chimice și sectoare de generare a energiei electrice. Piețele de export includ Laos, Thailanda, Tanzania, Malaezia și Rusia, susținând dezvoltarea infrastructurii industriale internaționale.

Situată pe râul Yangtze, în apropiere de Podul râului Jiangyin Yangtze, unitatea menține avantaje logistice strategice pentru distribuția națională și internațională.

Întrebări frecvente (FAQ)

Ce diferențiază API 610 de standardele ANSI pentru pompe în aplicațiile petrochimice?

Specificații pompe de proces API 610 impune o construcție mai grea, valori de presiune mai ridicate (până la 200 bar față de 24 bar) și cerințe specifice de materiale pentru serviciile de rafinărie. API 610 necesită o construcție minimă din oțel turnat, un design rigid al arborelui cu rapoarte L3/D4 sub 60 și camere de etanșare dimensionate pentru etanșări mecanice API 682. Pompele ANSI subliniază interschimbabilitatea dimensională și designul cu extragere din spate pentru servicii chimice generale la presiuni mai scăzute. Pentru hidrocarburi peste 150°C sau servicii toxice, conformitatea cu API 610 este de obicei obligatorie.

Când ar trebui specificate pompele cu antrenare magnetică față de pompele convenționale sigilate?

Pompa petrochimica cu actionare magnetica selecția este indicată pentru cerințe de zero emisii, fluide toxice sau cancerigene (benzen, hidrogen sulfurat), fluide de proces costisitoare unde scurgerile reprezintă pierderi economice sau servicii de vid în care pătrunderea aerului contaminează produsul. Limitările includ eficiența de 85-95% (față de 95-98% pentru pompele convenționale), constrângerile de temperatură bazate pe selecția materialului magnetic (150°C pentru NdFeB, 350°C pentru SmCo) și modul de defecțiune catastrofală dacă este rulat uscat. Costurile de capital inițiale sunt cu 30-50% mai mari decât alternativele sigilate, justificate prin eliminarea întreținerii sigiliei și respectarea mediului.

Cum selectez materiale pentru medii petrochimice cu conținut ridicat de clorură?

Selectarea materialului necesită calcularea numărului echivalent al rezistenței la pitting (PREN = %Cr 3,3×%Mo 16×%N). Pentru concentrații de clorură sub 1.000 ppm la temperaturi sub 60°C, 316L (PREN ~24) este suficient. Clorurile moderate (1.000-10.000 ppm) necesită 2205 duplex (PREN 35) sau 904L super-austenitic (PREN 34). Mediile severe care depășesc 10.000 ppm clorură sau temperaturi peste 100°C necesită 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) sau titan. Producător de pompe de proces de înaltă temperatură documentația trebuie să verifice rezistența la uzură pentru componentele duplex din oțel inoxidabil în ansamblurile rotative.

La ce intervale de întreținere trebuie așteptate pentru pompele petrochimice specificate corespunzător?

Timpul mediu între reparații (MTBR) ținte de 48-60 de luni sunt realizabile cu specificații și funcționare corespunzătoare. Factorii critici includ operarea în intervalul de 80-110% din punctul de eficiență maximă, menținerea marjelor NPSH peste 1,5 metri (sau NPSHA > 1,3×NPSHR), monitorizarea vitezelor de vibrație conform ISO 10816 și implementarea sistemelor de suport de etanșare conforme cu API 682. Piese reparatii pompe chimice ANSI disponibilitatea și standardizarea reduc timpii de reparații la 8-24 de ore față de 48-72 de ore pentru unitățile personalizate API 610. Întreținerea predictivă folosind analiza vibrațiilor și termografia previne defecțiunile catastrofale.

Cum verific garanțiile de eficiență a pompei în timpul achiziției?

Necesită teste de performanță asistate conform ISO 9906 gradul 1 (precizie mai mare) sau gradul 2 (acceptarea standard) la unitatea producătorului. Testarea trebuie să acopere întreaga gamă de funcționare, de la oprire până la epuizare, verificarea înălțimii, debitului, puterii, cerințelor NPSH și nivelurilor de vibrație. Toleranțe acceptabile conform API 610 includ: cap ±3% la BEP, eficiență 0% toleranță negativă (fără reducere din garanție) și NPSHR 0% (fără creștere din garanție). Includeți clauze de despăgubire lichidată care specifică 0,5-1,0% din prețul pompei per 1% deficit de eficiență. Pentru pompa centrifuga pentru instalatie chimica aplicații, solicitați eficiență fir-apă, inclusiv pierderile de motor și de transmisie, pentru previziuni precise ale costurilor de operare.

Referințe

• Institutul American de Petrol. (2010). Standardul API 610: Pompe centrifuge pentru industria petrolieră, petrochimică și a gazelor naturale (ed. a 11-a). Washington, DC: API Publishing Services.
• Societatea Americană a Inginerilor Mecanici. (2012). ASME B73.1-2012: Specificații pentru pompe centrifuge cu aspirație la capăt orizontal pentru procese chimice . New York: ASME.
• Societatea Americană a Inginerilor Mecanici. (2019). ASME Secțiunea IX: Calificări pentru sudare, lipire și topire . New York: ASME.
• Comitetul European de Standardizare. (2012). EN ISO 9906:2012: Pompe rotodinamice — Încercări de acceptare a performanței hidraulice — Clasele 1, 2 și 3 . Bruxelles: CEN.
• Institutul Hidraulic. (2014). ANSI/HI 9.6.3-2012: Pompe rotodinamice (centrifuge și verticale) — Ghid pentru regiunea de funcționare admisă . Parsippany, NJ: Institutul Hidraulic.
• Organizația Internațională pentru Standardizare. (2016). ISO 10816-7:2009: Vibrații mecanice — Evaluarea vibrațiilor mașinii prin măsurători pe piese nerotative — Partea 7: Pompe rotodinamice pentru aplicații industriale . Geneva: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P. și Heald, C. C. (2008). Manualul pompei (ed. a IV-a). New York: McGraw-Hill.
• Lobanoff, V. S., & Ross, R. R. (1992). Pompe centrifuge: proiectare și aplicare (ed. a II-a). Boston: Butterworth-Heinemann.
• Stepanoff, A. J. (1957). Pompe centrifuge și cu debit axial: teorie, proiectare și aplicare (ed. a II-a). New York: John Wiley & Sons.
